POL方案架构
POL提供一个二层传输网络,采用PON 技术,提供千兆接入到用户终端,以一根光纤融合承载视频、数据、无线、语音等业务。

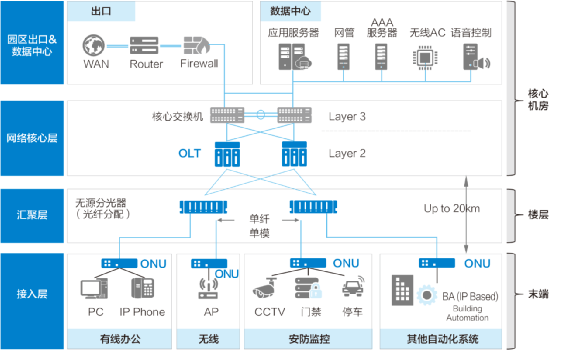

POL网络架构图
线路架构比较
子系统名称 | 传统方案设备与产品 | POL 方案设备与产品 | |
1 | 设备间 / 机房子系统 | ODF 语音配线架 | ODF分光器(集中放置) |
2 | 主干布线 / 垂直布线子系统 | 大对数铜缆 室内多模光缆 | 室内单模光缆 |
3 | 楼层管理 / 楼层机房子系统 | 机架 / 机柜铜缆配线架 光缆配线架 | 楼层配线箱光纤连接器 分光器(分散放置) |
4 | 水平布线子系统 | 双绞线 室内多模光缆 | 蝶形光缆 |
5 | 工作区子系统 | 铜缆模块铜缆面板 铜缆跳线 | 光纤连接器光纤跳线 |

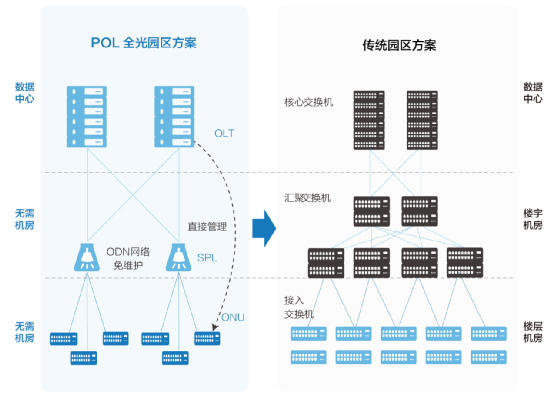

Ø设备选型比较:
Ø设备功能比较
和交换机的组网结构对比来看,OLT和ONU与汇聚及接入层交换机相对应,OLT上联核心交换机。
OLT和ONU的转发原理和交换机类似,内核是基于以太网/IP的转发,整个POL系统的用户侧和网络侧均可提供标准的以太网接口。主要的区别在于汇聚交换机和接入交换机之间的接口协议也是以太网,是一种点对点拓扑。而OLT和ONU之间采用PON协议,是一种点对多点拓扑。
此外,从下面较为详细的对比中可以看出POL和传统交换机在功能上是比较类似的。
大类 | 子类 | 交换机(接入+汇聚) | POL(ONU+OLT) |
交换 | 二层交换 | 支持根据MAC地址学习进行交换 | 支持根据MAC地址学习进行交换 |
交换结构 | 流量可在接入交换机或汇聚交换机作横向交换 | 流量可在ONU或OLT作横向交换 | |
三层交换 | 三层交换机支持根据路由表进行三层交换 | OLT支持根据路由表进行三层交换(但推荐工作在二层模式) | |
组播转发 | 支持IGMP协议和组流播复制转发 | 支持IGMP协议和组播流复制转发 | |
保护 | 树形网络保护 | 支持接入交换机双归到两台汇聚交换机 | 支持ONU双归到两台OLT(需要部署2:N分光器) |
环网保护 | 支持MSTP/RRPP | OLT支持MSTP/RRPP | |
上行保护 | 支持LACP | OLT上行链路支持LACP | |
安全 | 接入安全 | 支持802.1x认证和portal认证 | 支持基本的802.1x认证功能(802.1x和portal认证推荐在核心交换机部署) |
网络安全 | 支持DHCPsnooping和ARPsnooping防止MAC/IP欺骗 | 支持防止IP/MACspoofing | |
管理安全 | 支持Radius | 支持Radius | |
QoS | ACL | 支持ACL | OLT支持ACL |
调度与拥塞避免 | 支持SP、WRR、SP+WRR 支持尾丢弃和早丢弃 | 支持SP、WRR、SP+WRR 支持尾丢弃和早丢弃 | |
管理维护 | 接入交换机需要现场开局和配置 | ONU支持即插即用,现场零配置开局 | |
支持LLDP拓扑发现,支持LLDP- MED自动配置媒体终端 | OLT支持LLDP拓扑发现,ONU支持 LLDP-MED自动配置媒体终端 | ||
设备能力 | 可靠性 | 支持双电源冗余 | 支持双电源冗余,双主控板,OLT支持ISSU升级不断业务 |
堆叠 | 汇聚交换机支持堆叠 | OLT不支持堆叠 | |
POE能力 | 支持POE/POE+ | 支持POE/POE+ | |
业务承载能力 | 数据 | 支持数据承载 | 支持数据承载 |
语音 | 支持接入IP语音,不支持接入模拟语音 | 支持接入IP语音,支持接入模拟语音(ONU内置VoIP模块) | |
视频 | 支持IP视频承载 | 支持IP视频承载,支持CATV信号 承载 |
