实用综合布线工程知识29条

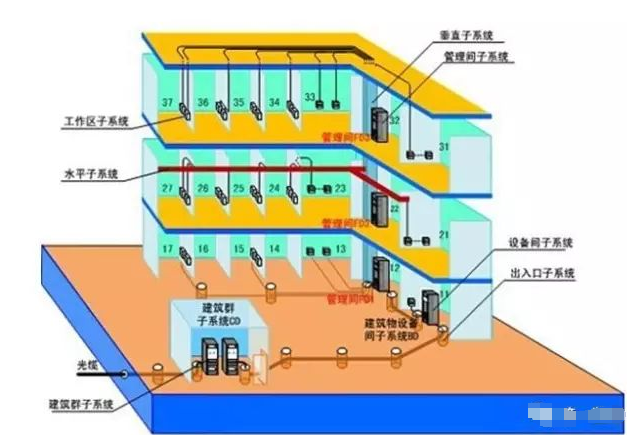

1、综合布线的对象：光纤、铜线。

2、光纤直径：

多模光纤：62.5um/125um，50um/125um

单模光纤：9um/125

3、光纤、铜线的布线差异在于：拉伸强度、弯曲半径、重量、端接。

4、5类双绞线：最大传输距离90米，最大带宽100M.

5、数据铜线与电源间的间隔距离：

与大电机和变压器的间隔：1.2m

与电源线管道和电缆的间隔：30cm

与荧光灯等电发光器件的间隔：12cm

6、光缆的固定方法：

架空：U形铁挂钩，带塑料包皮的金属丝如双绞线

沿墙壁：U形铁卡子

楼内：U形铁卡子，U形塑料卡子，扎带

7、布线工程中对双绞线的预算方法：

信息点数×最长的信息点所需双绞线长度×2/3＋信息点数×跳线的平均长度

 8、中等难度的室内布线的工作效率：每人每天3－4个信息点。

9、信息点底盒的固定方法：

实心墙：涨塞固定

空心墙：自攻螺丝固定

10、光缆终端盒的类型：8口、16口、24口、48口。

11、屏蔽配线架的类型：16口、32口。

12、非屏蔽配线架的类型：24口、48口。

13、铜线、光纤的最小弯曲半径：2.5cm

14、水平布线可借助的建筑设施：

● 地下管道

●  顶棚

●  开放空间

●  管道

●  活动地板

●  周边铺缆管

● PVC线槽

●  缆架

15、避免铜线串音的现象：管道的最大填充量为40％，并有利于阻热。光缆可为60％。

16、布线长度和工作区跳线长度对照表：

17、多模光缆的波长、衰减、带宽对照表：

18、光纤尾纤的接口：ST口

19、光纤跳线的接口：ST－SC口

20、在施工中，严禁对铜缆进行过度的弯曲和缠绕。

21、铜缆布线基本原则

●  缆的走线要平直光滑

● 在每30.5m（100ft）长度内不要多于2个90度弯

●   尽可能地减少拉缆点。。在缆的两端要进行标记

22、光缆色谱：

23、大对数铜缆色谱：

24、常用管理用颜色

25、线路的测试报告内容应包括：测试位置、测试日期、测试者姓名、链路损耗。

26、光缆的损耗和带宽：

27、光纤、铜线的最大传输距离：

28、一条双绞线当两条用的压线顺序：

对应模块：

按照B标准压线

对应模块：

按照B标准压线，但要注意对应关系：

蓝白线——橙白色

蓝线——橙色

褐白线——绿白色

褐线——绿色

29、线槽的容线量：

30cm宽的线槽：6根非屏蔽双绞线

60cm宽的线槽：15根非屏蔽双绞线
