POL提供一个二层传输网络,采用PON 技术,提供千兆接入到用户终端,以一根光纤融合承载视频、数据、无线、语音等业务。

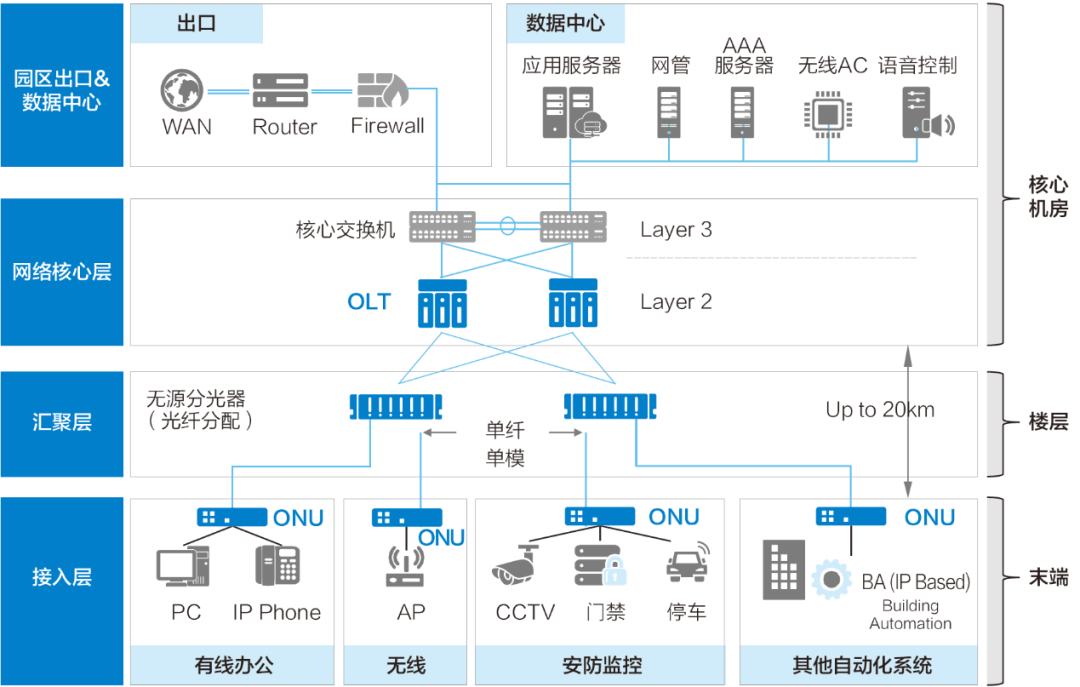

POL网络架构图

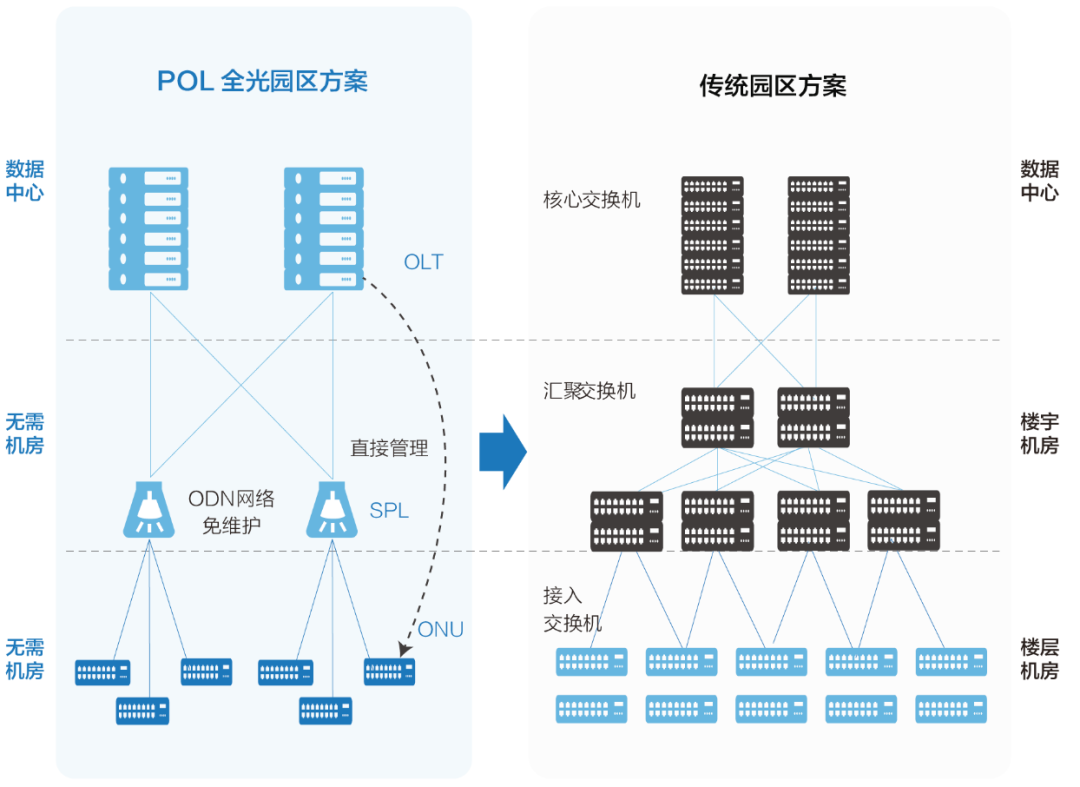

线路架构比较
子系统名称 | 传统方案设备与产品 | POL 方案设备与产品 | |
1 | 设备间 / 机房子系统 | ODF 语音配线架 | ODF分光器(集中放置) |
2 | 主干布线 / 垂直布线子系统 | 大对数铜缆 室内多模光缆 | 室内单模光缆 |
3 | 楼层管理 / 楼层机房子系统 | 机架 / 机柜铜缆配线架 光缆配线架 | 楼层配线箱光纤连接器 分光器(分散放置) |
4 | 水平布线子系统 | 双绞线 室内多模光缆 | 蝶形光缆 |
5 | 工作区子系统 | 铜缆模块铜缆面板 铜缆跳线 | 光纤连接器光纤跳线 |
Ø设备选型比较:
Ø设备功能比较
和交换机的组网结构对比来看,OLT和ONU与汇聚及接入层交换机相对应,OLT上联核心交换机。
OLT和ONU的转发原理和交换机类似,内核是基于以太网/IP的转发,整个POL系统的用户侧和网络侧均可提供标准的以太网接口。主要的区别在于汇聚交换机和接入交换机之间的接口协议也是以太网,是一种点对点拓扑。而OLT和ONU之间采用PON协议,是一种点对多点拓扑。
此外,从下面较为详细的对比中可以看出POL和传统交换机在功能上是比较类似的。
大类 | 子类 | 交换机(接入+汇聚) | POL(ONU+OLT) |
交换 | 二层交换 | 支持根据MAC地址学习进行交换 | 支持根据MAC地址学习进行交换 |
交换结构 | 流量可在接入交换机或汇聚交换机作横向交换 | 流量可在ONU或OLT作横向交换 | |
三层交换 | 三层交换机支持根据路由表进行三层交换 | OLT支持根据路由表进行三层交换(但推荐工作在二层模式) | |
组播转发 | 支持IGMP协议和组流播复制转发 | 支持IGMP协议和组播流复制转发 | |
保护 | 树形网络保护 | 支持接入交换机双归到两台汇聚交换机 | 支持ONU双归到两台OLT(需要部署2:N分光器) |
环网保护 | 支持MSTP/RRPP | OLT支持MSTP/RRPP | |
上行保护 | 支持LACP | OLT上行链路支持LACP | |
安全 | 接入安全 | 支持802.1x认证和portal认证 | 支持基本的802.1x认证功能(802.1x和portal认证推荐在核心交换机部署) |
网络安全 | 支持DHCPsnooping和ARPsnooping防止MAC/IP欺骗 | 支持防止IP/MACspoofing | |
管理安全 | 支持Radius | 支持Radius | |
QoS | ACL | 支持ACL | OLT支持ACL |
调度与拥塞避免 | 支持SP、WRR、SP+WRR 支持尾丢弃和早丢弃 | 支持SP、WRR、SP+WRR 支持尾丢弃和早丢弃 | |
管理维护 | 接入交换机需要现场开局和配置 | ONU支持即插即用,现场零配置开局 | |
支持LLDP拓扑发现,支持LLDP- MED自动配置媒体终端 | OLT支持LLDP拓扑发现,ONU支持 LLDP-MED自动配置媒体终端 | ||
设备能力 | 可靠性 | 支持双电源冗余 | 支持双电源冗余,双主控板,OLT支持ISSU升级不断业务 |
堆叠 | 汇聚交换机支持堆叠 | OLT不支持堆叠 | |
POE能力 | 支持POE/POE+ | 支持POE/POE+ | |
业务承载能力 | 数据 | 支持数据承载 | 支持数据承载 |
语音 | 支持接入IP语音,不支持接入模拟语音 | 支持接入IP语音,支持接入模拟语音(ONU内置VoIP模块) | |
视频 | 支持IP视频承载 | 支持IP视频承载,支持CATV信号 承载 |
1、设备建造
Ø设备选型
OLT/ONU/分光器的选择原则:
OLT根据规模可选择大、中、小三种,最大分别支持256、96、32个PON口;
ONU可根据承载的业务,选择1/4/8/16/24个以太网口;
分光器可根据业务带宽,选择1:2~1:64的分光比。
Ø设备的部署
设备的安装
POL系统设备形态与交换机类似,主要有盒式设备、上架式设备,按照产品说明书进行安装即可。
设备的调测
分光器的调测:分光器为无源设备,无需配置即可正常工作;
ONU的调测:ONU为即插即用设备,上电即可自动下发配置,无需现场调测;
OLT的软硬件调测,与交换机类似:
硬件调测:设备上电,检查OLT上电后机框、板卡是否工作正常,指示灯、风扇等组件是否工作正常进行检测;
软件调测:按数据规划(VLAN规划、IP规划等)对OLT进行配置。
2、线路建造
Ø场景简述
典型案例 | 基本描述 | 布线原则 | 应用场景 |
每层信息点数量: 20—30个 | 采用一级分光 分光器放置在配线光缆子系统区 | 学校图书馆社区中心快捷酒店 | |
信息点很集中整体区域不大 | 采用一级分光 分光器放置在配线光缆子系统区 | 学生宿舍小型办公楼 |
1、方案优势
Ø架构先进:POL网络采用单模光纤,带宽潜力近乎无限;宽带随需平滑升级。
Ø安全可靠:全光纤传输,防探测,防电磁干扰;PON设备提供极强的DoS防御能力,减少网络攻击。
Ø融合承载:POL方案可一网承载数据、语音、视频、串口等业务,综合布线与弱电网络完美融合。
Ø节省空间:POL方案超强汇聚,园区只需要提供一个核心机房即可,无需楼层机房。
Ø覆盖广泛:覆盖距离超过30km,满足超高楼宇、超大园区的覆盖需求。
Ø绿色节能:POL方案用无源分光器替代传统网络的汇聚设备,且设备间无需空调,更节能。
Ø维护方便:PON技术原生采用集中管理方式,避免传统方案分散管理弊端,降低了运维难度。
Ø节省成本:全光方案中,接入终端距离用户更近,节约了大量铜缆资源,使得建设成本大幅降低。
2、成本优势
