普天天纪全新一代智能布线系统
智能布线
SmartelView Ⅱ
科技赋能 用“芯”布线
系统介绍
System profile
SmartelView Ⅱ是普天天纪提供的新一代智能布线管理系统,采用 eID电子标签技术在跳线连接器上植入芯片,系统通过读取智能跳线的 ID 信息来确定端口间的连接关系,自动形成各种基础信息。
轻松管理复杂的网络、提升网络安全性、优化网络使用率、提高运维效率、降低运维成本。
系统特点
用“芯”布线
在跳线连接器上植入eID 芯片,系统通过分析读取到的智能跳线 ID信息来确定端口之间连接关系。
实时告警
实时告警,快速定位:电信级布线故障定位,提供列、架、排、端口四级声光指引,直达故障点。
精准定位
图形化显示,精确定位 IT 资产在机架、机柜、房间、建筑物和站点的实际位置和使用状态。
报表显示
实时记录企业信息化设备,资产数量明细,部门分布情况,生成报表,图形化显示和导出。
全面支持直连、交叉连接和混合应用
SmartelView Ⅱ支持直连 ( 单配线架 ) 和交连 ( 双配线架 ) 和两种结构混合的连接,支持同一配线架的交连和跨管理主机配线架的交连,同时适用光缆 / 铜缆混用的系统。
灵活方便的组网能力
SmartelView Ⅱ网管服务器和管理主机之间、管理主机之间采用 TCP/IP 通信,组网灵活、便捷。
实时监测与报警
系统对配线架的端口进行不间断的监测,当链路发生故障或有非授权操作时,网管系统和设备产生事件或告警指示。
网络快速灾难恢复
管理主机可离线存储告警、链路信息;同时提供 4 级 ( 列、机架、排、端口 ) 声光告警,定位故障位置、引导链路快速恢复。
全链路图形化展现
提供图形化的端到端的整体链路实时连接状态,使系统查询变得更加高效。
端口级的可视化位置管理
提供网络实时更新的可视图,从建筑、楼层、再到机柜、设备、端口的可视化视图。图形化显示设备的位置、MAC 地址、IP 地址,设备名称以及设备、交换机和配线架端口之间的连接关系等。
WEB管理方式
能远程控制和管理整个系统。
实时资产管理
统计设备的使用率(如配线端口、网络端口、机柜空间等),以图形、报表方式显示,并提供资产报表导出,提高资产利用率。
流程化、可视化工单引导操作
可图形化、表格方式建立电子工单,智能引导现场管理人员操作,确保操作零错误,提高管理效率。
系统图
产品描述

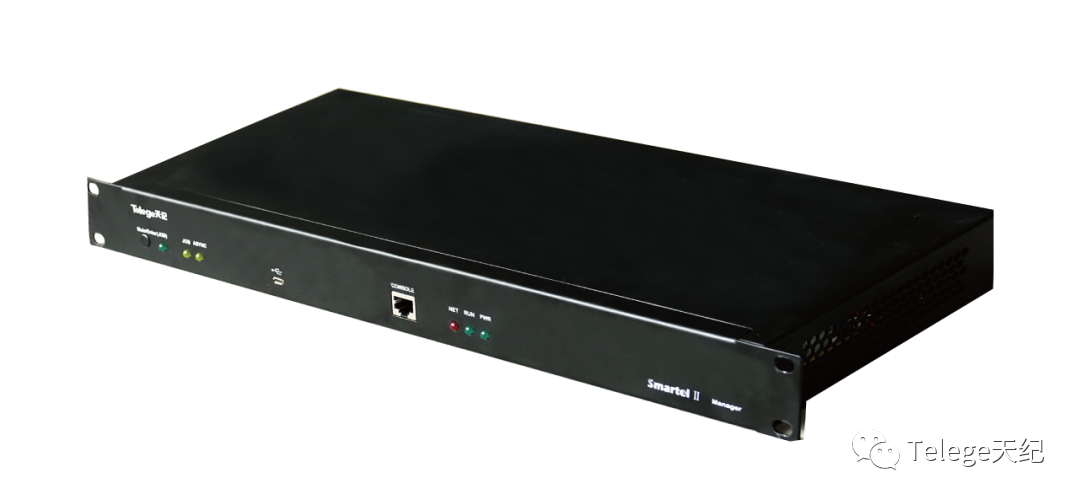

管理主机
负责与数据采集卡和网管服务器的双向通信,从数据采集卡采集和分析数据,提供各种业务指示和告警指示,并向网管软件提供实时数据,也向数据采集卡传送各种控制命令。

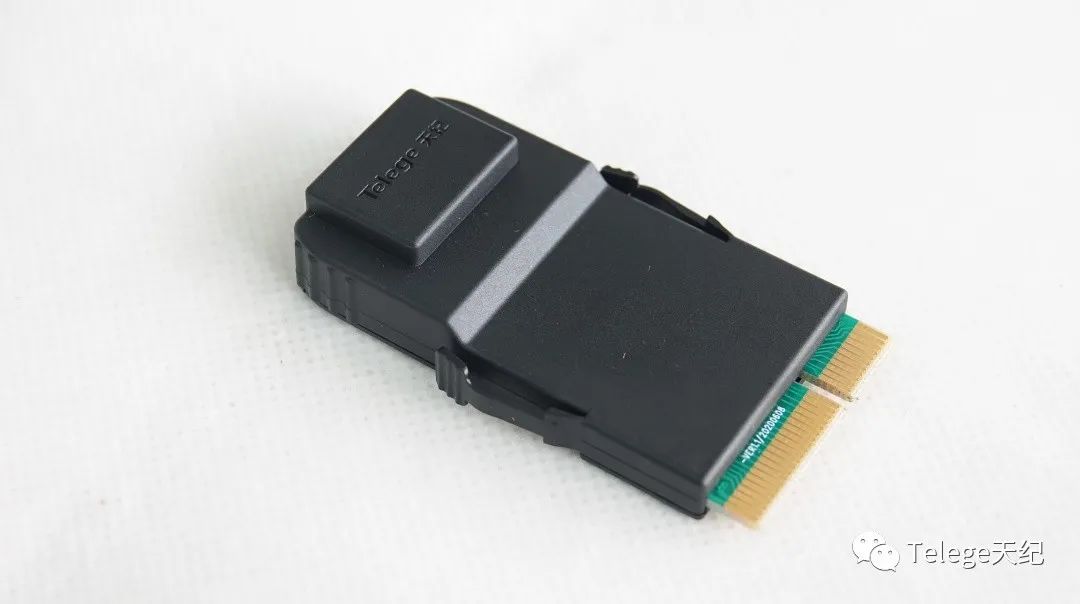

数据采集卡
用于采集和管理配线架的装置,插拔式结构,通过高密度接插件插入配线架,数据采集卡自动识别和读取配线架类型和配线架端口跳线上的 ID,完成与管理主机的通信,并对配线架进行管理。数据采集卡适用于 SmartelView II 系列各种类型的铜缆光缆电子配线架。
铜缆电子配线架
SmartelView II 铜配线架是一款 1U24 端口的模块化配线架 。分屏蔽和非屏蔽两种。可支持单配线架和双配线架的网络拓扑,配线架每个端口都有 ID 读写装置,系统根据从端口上读取的智能跳线的 ID 信息,实现配线架的智能化管理。

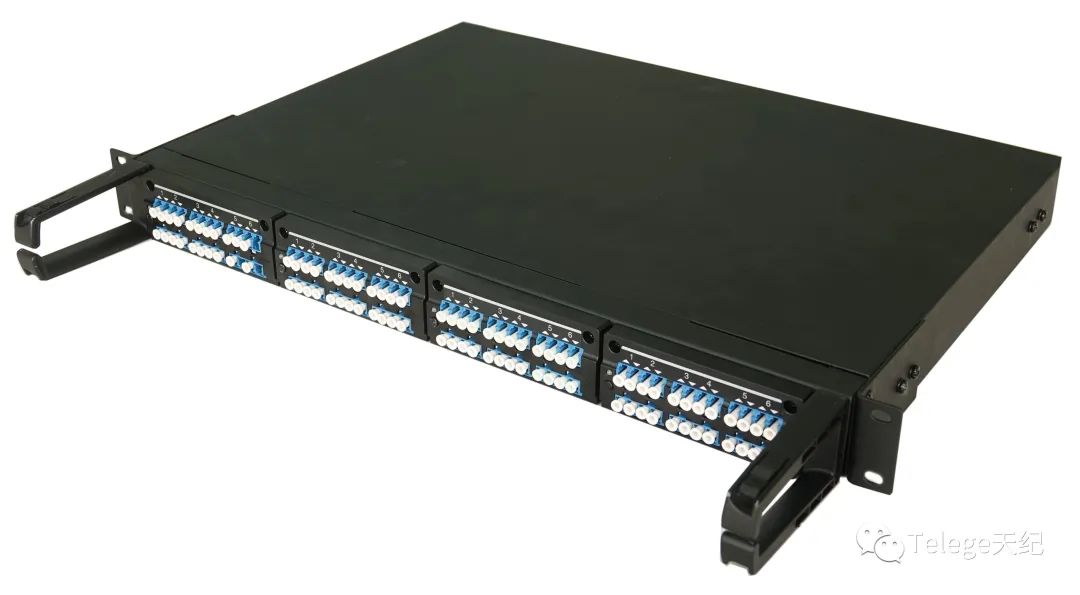

光纤电子配线架
SmartelView II 光配线架采用模块化设计,最多可插入 4 个光模块插盒,可容纳 96芯 LC 型适配器。可支持单配线架和双配线架的网络拓扑,配线架每个端口都有ID读写装置,系统根据从端口上读取的智能跳线的 ID 信息,实现配线架的智能化管理。
智能铜缆跳线
智能铜跳线分为直连跳线和交连跳线,支持 6 类和 6A 类数据传输性能,智能铜跳线内置 eID 芯片,采用创新性的 RJ45 插头,插头带有金片传导,插入配线架可实时读取跳线信息。该产品采用高性能的多股线缆和先进的制造技术,制造工艺采用整体塑模成型,尾部有弯曲张力疏导结构,确保长期重复使用的可靠性要求。

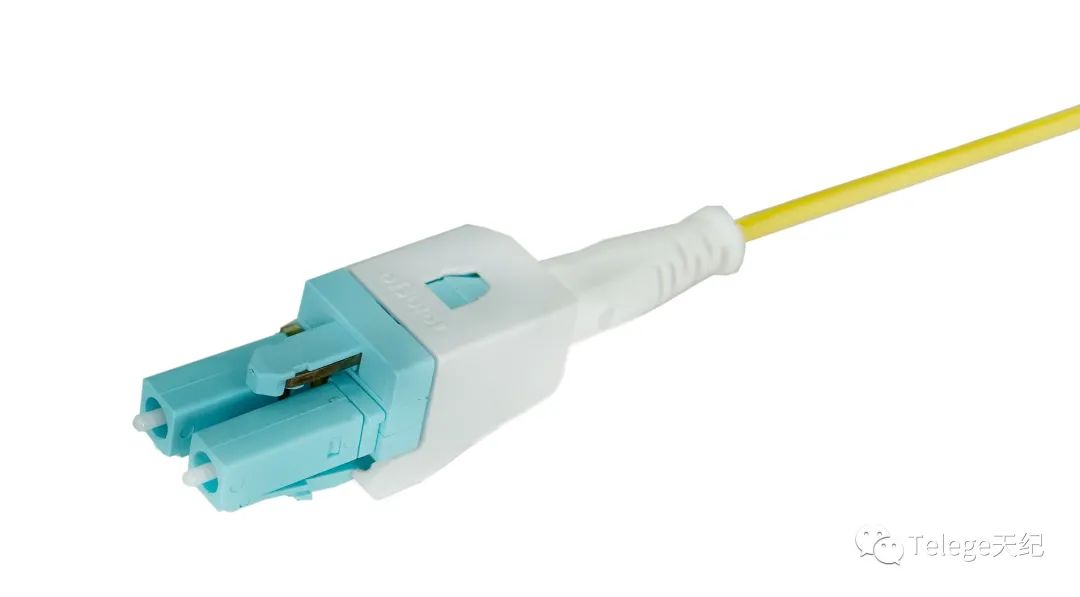

智能光跳线
智能光跳线分为直连跳线和交连跳线,支持单模和多模 10G/40G/100G 的应用。智能光跳线内置 eID 芯片,采用创新性的一缆双芯结构,插头带有金片传导,可实时读取跳线信息。尾部有弯曲张力疏导结构,确保长期重复使用的可靠性要求。

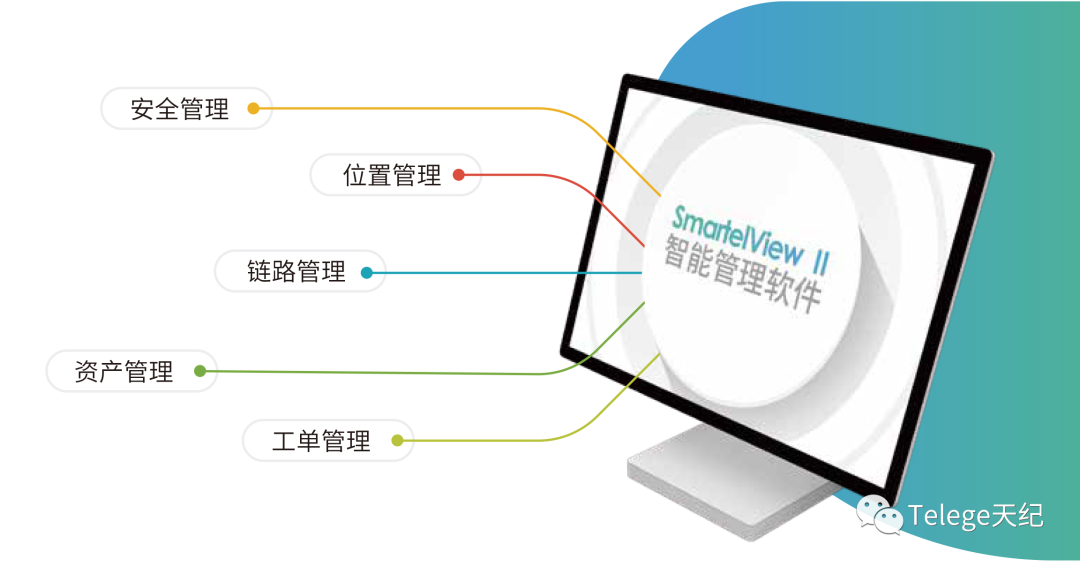

智能管理软件
图形化显示,交互友好。可方便实现位置管理、链路管理、安全管理、工单管理、 资
产管理 5 大管理目标。支持远程管理。
