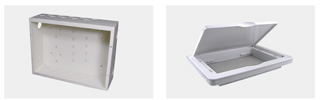

H型家庭多媒体配线箱系列

门尺寸:330mm(宽)×245mm(高) ×20mm(墙外厚度)

耐候ABS

盒体尺寸:280mm(宽)×210mm(高)×88mm(深)冷轧钢板,表面

粉末喷涂, 盒体内部可以选择安装一分三或一分四 有线电视分配器

语音模块

(二进八出)

为满足家庭电话分配而设计。开关状态I 时,10 个RJ45( 四芯)

插座口连通, 电话IN1 接外线, 其余口为该线的出口; 开关状态II

时,IN1 和IN2 分别接两条外线,1OUT1 至1OUT4 为IN1 所对

应的外线出口,2OUT1 至2OUT4 为IN2 所对应的外线出口

数据模块

(一进四出)

将一路数据进线分配成四路出线, 用户可通过选择

模块上方的控制按钮, 选择任意一路网络输出端口

将一路数据进线分配成四路出线, 用户通过选择模

块上方的控制按钮, 选择任意一路网络输出端口;

同时提供将一路电话进线分配成四路电话出线

5口交换机

(含适配器电源)

适用于中小型办公和家庭网络。采用存储转发交换技术与动

态内存分配相结合，确定缓冲被有效地分配到每一个端口;

提供全双工流控和半双工模式下 的背压式流控, 保障端口

在发送和接收数据时, 尽可能的避免数据包失。动态LED

指示灯提供工作状态提示。( 含电源，使用时需额外订购电源

插座LY0L366120230 或使用配线箱内的其他电源插座)

5口路由器

(含适配器电源）

特别为小规模的办公室和小型企业设计, 兼容

IEEE802.3,IEEE802.3u 标准, 提供4 个LAN 端口交换机,1 个

WAN 端口, 支持虚拟服务, 端口的设置等功能, 支持多种网

络协议, 提供远程管理、远程升级。( 含电源，使用时需额外订购电

源插座LY0L366120230 或使用配线箱内的其他电源插座)
