工作区模块:

超六类RJ45屏蔽插座模块/六类RJ45屏蔽/非屏蔽插座模块/超五类RJ45屏蔽/非屏蔽插座模块/RJ11插座模块/CATV插座模块

超六类RJ45屏蔽插座模块

■ 超六类RJ45插座模块性能满足并超过ANSI/TIA/EIA 568B.2-10要求。免工具8线插座模块,采用差模耦合技术,通过合理的布局,将模块的固有电磁干扰降至至低,为确定NEXT指标扩展至500MHz提供了可靠保障。采用反向耦合,至小延迟补偿,阻抗匹配以及分布电容调节等技术,确定了模块的综合性能超越了国际标准的要求。业界屏蔽等级至高的铸造锌合金结构,提供更大的ANEXT余量。完全满足数据中心高密度、多接点短链路的要求。安装兼容普天天纪“易尚”系列各类面板和配线架。

■ 采用独特的双层接地技术,接线和接地连接一次性完成。大大提高了接地的可靠性和端接速度,易于安装和拆卸,可有效的保障工程施工的质量。

■ IDC:簧片接触针部位镀金50μ(inch),卡接簧片可接线径 0.5-0.6mm,卡接可重复次数≥200次

■ 接触电阻:正常大气压条件下接触电阻≤2.5mΩ

■ 绝缘电阻:正常大气压条件下绝缘电阻≥1000MΩ

■ 抗电强度:DC 1000V(AC 700V)1分钟无击穿和飞弧现象■ 寿命:插头插座可重复插拔次数≥750次

名称

ERP编号

型号

单位

备注

超六类RJ45屏蔽插座模块

LY0L556620080

NPL5.566.2008

只

适用于易尚系列配线架、面板及角形配线架,

锌合金外壳, 满足六包一性能测试。建议选配不小于60mm 深度暗盒。采用压接工具安装。

六类RJ45屏蔽、非屏蔽插座模块

■ 6类RJ45插座模块性能满足并超过ISO/IEC11801、TIA/EIA568要求,体积更小、余量更高、性能业内。1 1 0 接线方式, 9 0 度/ 1 8 0 度转角出线设计, 更具灵活性。依据ANSI/TIA/EIA-606-A-2002多色彩定义网络。适用于易尚F/FII/T/TII系列面板、易尚24位RJ45安装板、易尚24 位屏蔽RJ45安装板、易尚地板插座。采用110卡接工具安装。

■ 屏蔽插座模块免工具安装,施工操作简便,提高功效,合金整体压铸,密封度高,至大限度防止电磁泄漏与环境干扰。(墙面安装选用50mm以上架,采用110卡接工具安暗盒)

■ IDC:簧片接触针部位镀金50μ(inch),卡接簧片可接线径0.5-0.6mm

■ 接触电阻:正常大气压条件下接触电阻≤2.5mΩ

■ 绝缘电阻:正常大气压条件下绝缘电阻≥ 1000MΩ

■ 抗电强度:DC 1000V(AC 700V)1分钟无击穿和飞弧现象

■ 寿命:插头插座可重复插拔次数≥750次

六类RJ45插座模块(白)

簧片为锡青铜带并镀金50U'.

执行标准：YD/T 926.3

模块内部采用簧片空间排列和PCB布线相结合的双重EMC设计

模块具有红、黄、白、绿和蓝五种颜色，可以通过不同颜色区分不同用途

模块前部可以安装多种颜色的彩色电话和电脑标识，以区分模块的具体应用

兼容568A和568B两种接续标准

模块满足TIA/EIA 568C标准的原件级性能要求.

模块带宽250MHz，符合至新国际和标准。

寿命：插头插座可重复插拔次数≥750次；IDC端接次数≥200次

名称	ERP编号	型号	单位	备注
六类RJ45插座模块(白)	LY0L556620020	NPL5.566.2002	只	适用于易尚系列配线架、面板及角形配线架, 采用110 卡接工具安装。
六类RJ45插座模块(红)	LY0L556620021	NPL5.566.2002	只
六类RJ45插座模块(蓝)	LY0L556620022	NPL5.566.2002	只
六类RJ45插座模块(黄)	LY0L556620023	NPL5.566.2002	只
六类RJ45插座模块(绿)	LY0L556620024	NPL5.566.2002	只	适用于易尚系列配线架、面板及角形配线架, 锌合金外壳。建议选配不小于60mm 深度暗盒。采用压接工具安装。
六类RJ45屏蔽插座模块	LY0L556620090	NPL5.566.2009	只	适用于易尚系列配线架、面板及角形配线架, 锌合金外壳。建议选配不小于60mm 深度暗盒。采用压接工具安装。

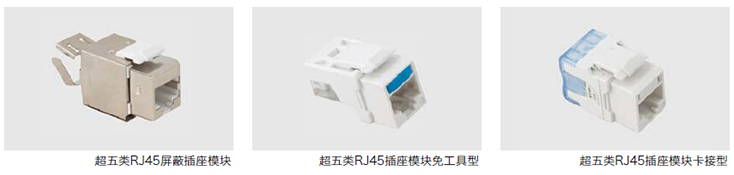

超五类RJ45屏蔽、非屏蔽插座模块

■ 超5类RJ45插座模块依据国际标准ISO/IEC11801、TIA/EIA568设计。采用独特的簧片排列结构,接触可靠性和稳定性好,免工具端接,使用灵活方便。依据ANSI/TIA/EIA-606-A-2002多色彩定义网络。可安装于易尚24位RJ45安装板、易尚24位屏蔽RJ45安装板,组成模块式配线架,也适用于易尚F/F II/T/TII系列面板、易尚地板插座。

■ 超5类屏蔽RJ45插座模块,110接线方式, 屏蔽罩采用好的铜带制造,屏蔽性能优异,接续时能够保障

■ IDC:簧片接触针部位镀金50μ(inch),卡接簧片可接线径0.5mm

■ 接触电阻:正常大气压条件下接触电阻≤2.5mΩ

■ 绝缘电阻:正常大气压条件下绝缘电阻≥1000MΩ

■ 抗电强度:DC 1000V(AC 700V)1分钟无击穿和飞弧现象

■ 寿命:插头插座可重复插拔次数≥750次屏蔽层连接的可靠性。(墙面安装选用50mm以上暗盒)

■ 超5类屏蔽RJ45插座模块,110接线方式, 屏蔽罩采好的铜带制造,屏蔽性能优异,接续时能够保障

■ IDC:簧片接触针部位镀金50μ(inch),卡接簧片可接线径0.5mm

■ 接触电阻:正常大气压条件下接触电阻≤2.5mΩ

■ 绝缘电阻:正常大气压条件下绝缘电阻≥1000MΩ

■ 抗电强度:DC 1000V(AC 700V)1分钟无击穿和飞弧现象

■ 寿命:插头插座可重复插拔次数≥750次屏蔽层连接的可靠性。(墙面安装选用50mm以上暗盒)

名称	ERP编号	型号	单位	备注
超五类RJ45插座模块(白)	LY0L556620030	NPL5.566.2003	只	适用于易尚系列配线架、面板及角形配线架,免工具安装。
超五类RJ45插座模块(红)	LY0L556620031	NPL5.566.2003	只
超五类RJ45插座模块(蓝)	LY0L556620032	NPL5.566.2003	只
超五类RJ45插座模块(黄)	LY0L556620033	NPL5.566.2003	只
超五类RJ45插座模块(绿)	LY0L556620034	NPL5.566.2003	只
超五类卡线式RJ45插座模块(白)	LY0L556620070	NPL5.566.2007	只	适用于易尚系列配线架、面板及角形配线架,采用110卡接工具安装。
超五类卡线式RJ45插座模块(红)	LY0L556620071	NPL5.566.2007	只
超五类卡线式RJ45插座模块(蓝)	LY0L556620072	NPL5.566.2007	只
超五类卡线式RJ45插座模块(黄)	LY0L556620073	NPL5.566.2007	只
超五类卡线式RJ45插座模块(绿)	LY0L556620074	NPL5.566.2007	只
超五类RJ45屏蔽插座模块	LY0L556620010	NPL5.566.2001	只	适用于易尚系列配线架、面板及角形配线架。建议选配不小于60mm深度暗盒。采用110卡接工具安装。

RJ11插座模块

RJ11插座模块 (4芯)

RJ11插座模块(4芯)采用免工具压接方式端接。模块前部安装电话标示片,形象区分语音端口,安装兼容天F/FII/T/TII系列面板、易尚24位RJ45安装板,易尚24位屏蔽RJ45安装板、易尚地板插座。

名称	ERP编号	型号	单位	备注
RJ11插座模块(4芯)	LY0L556620060	NPL5.566.2006	只	适用于易尚系列配线架、面板及角形配线架, 免工具安装。
